MoBa Speed for Arduino

こちらのリンクにドイツの方が作られたスピードメーターが公開されています。

簡単そうなので、私もブレッドボード上に作成。簡単でした。

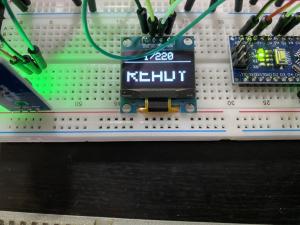

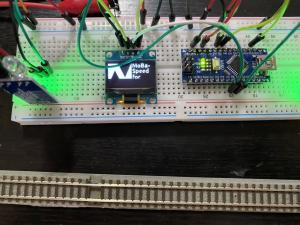

電源ONするとロゴが出て起動します。

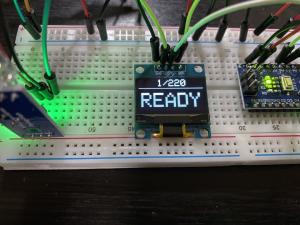

シャッターとディスプレイのフラッシュレートが合わないですね。。1/220　READYと出てます。

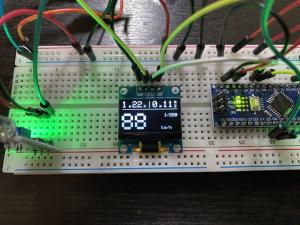

この状態で左右に付いている赤外線センサーの部分を塞ぐと計算して速度を出す仕組みです。

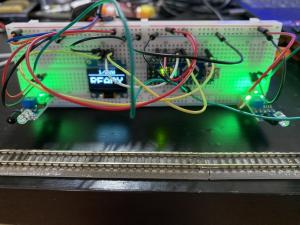

線路横に配置して・・・

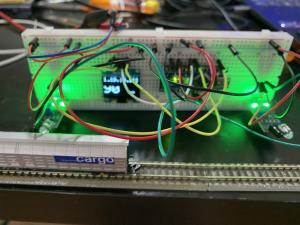

反射すればなんでもいいので貨車でもOK。意外と速く走らせているようです。

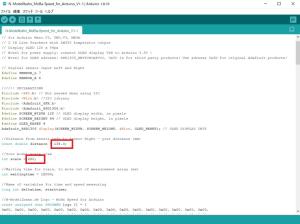

ソースのセンサーの距離とスケールを修正する必要があります。あとは次に測定開始するまでの時間とか。

ブレッドボードも含めて1500円くらいで出来ちゃいますよ。Arduino IDEという開発環境も必要ですが、こちらも無料でダウンロードできます。

[かがみ]

購入品をご参考まで。すべてAmazonで翌日配達・・

★ブレッドボード、 830ポイント　3個入り　739円　Amazon

★OLEDディスプレイ 0.96インチ2個入り　745円　Amazon

★Aidepeen NANO V3.0 CH340C 大型チップ版 2個入り　1,299円　Amazon

これはArduino nanoの互換品。CH340Cというのがシリアルインタフェイスのチップでドライバ追加しないとUSBケーブルつないでも認識しなかったです。

★LM393 IR赤外線障害物回避センサモジュール　10個入り　895円　Amazon

電源入れたらLED2個とも点灯しているとダメで、ボリュームを左に回して1個消灯するところで調整。

発注してまだ来てないもの

★ブレッドボード用ワイヤーセット 620円　Amazon

ちょっと配線がごちゃごちゃになってるので、もう少しキレイにしようかと。。。

あとはトンネル状にして太陽光から影響受けないようにすればよいかも。
（Amazonへのリンクは参考程度に。。在庫切れは別商品になってるかも）

[かがみ]

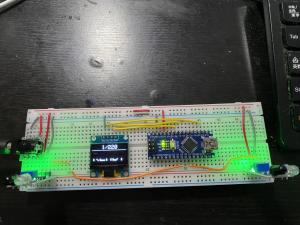

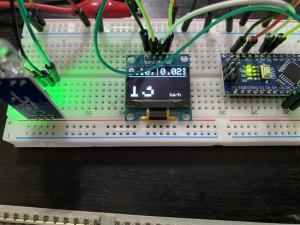

シャッタースピードを変えて撮影しました。。

[かがみ]

配線すっきりさせて、ACアダプタのコネクタも取り付けました。

[かがみ]

昔ダイソーで購入したMDF材に接着して立てるようにしました。

IRセンサーが飛び出して邪魔なので、ピンの向きを変えてセンサーも曲げたところです。

少しスッキリしました。

ACアダプタのコネクタが当たるので、IRセンサーの位置を調整したためセンサー間隔を130mmに修正して書き込んで終了。

[かがみ]

右端のブレッドボード用電源ユニットを購入しました。ACアダプタとUSB入力が可能です。

ACアダプタコネクタの変換基板が100円するのに、電源スイッチと5V、3.3V切り替えが出来て1個200円しないなんて・・・

もっとスッキリしました。
