Re460のライト

[かがみ]

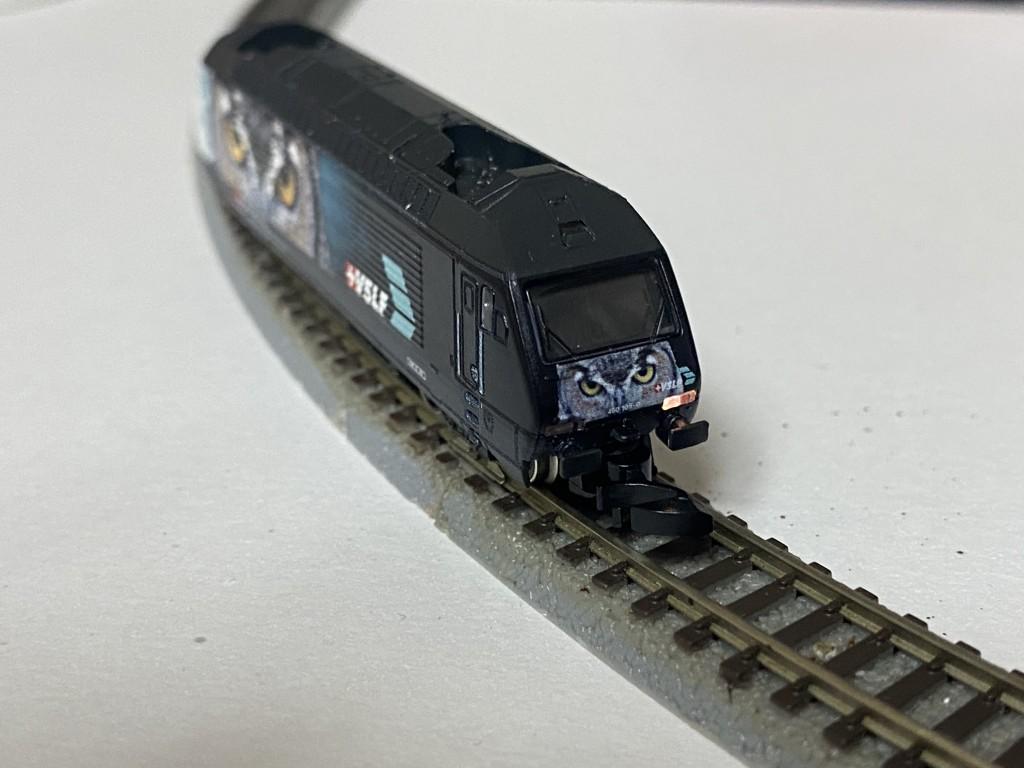

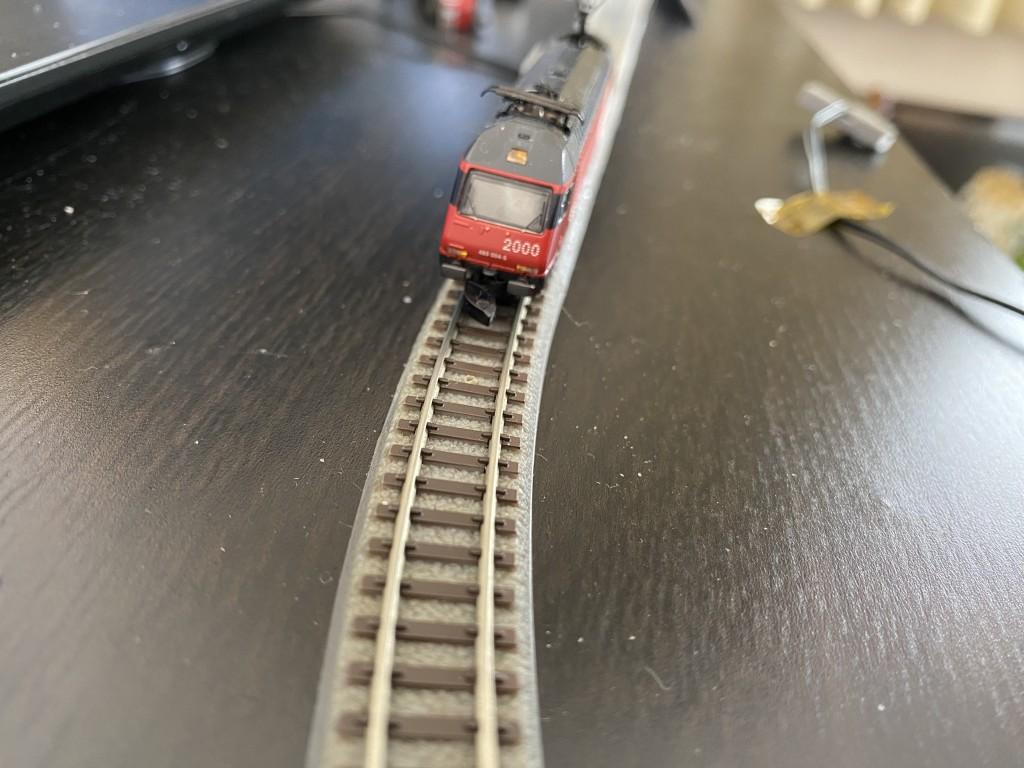

Re460に限った話ではないのですが、古い製品だとライトがオレンジで暗いんですよね。写真のように視点を下げれば光って見えるんですけど、模型って上から見ることが多いのでちょっと不満ですね。まあ、白色LEDが最初は高価だったからというのもあります。

テールはスイス規格の片目。ベクトロンは片目じゃないの？って気になったので調べると

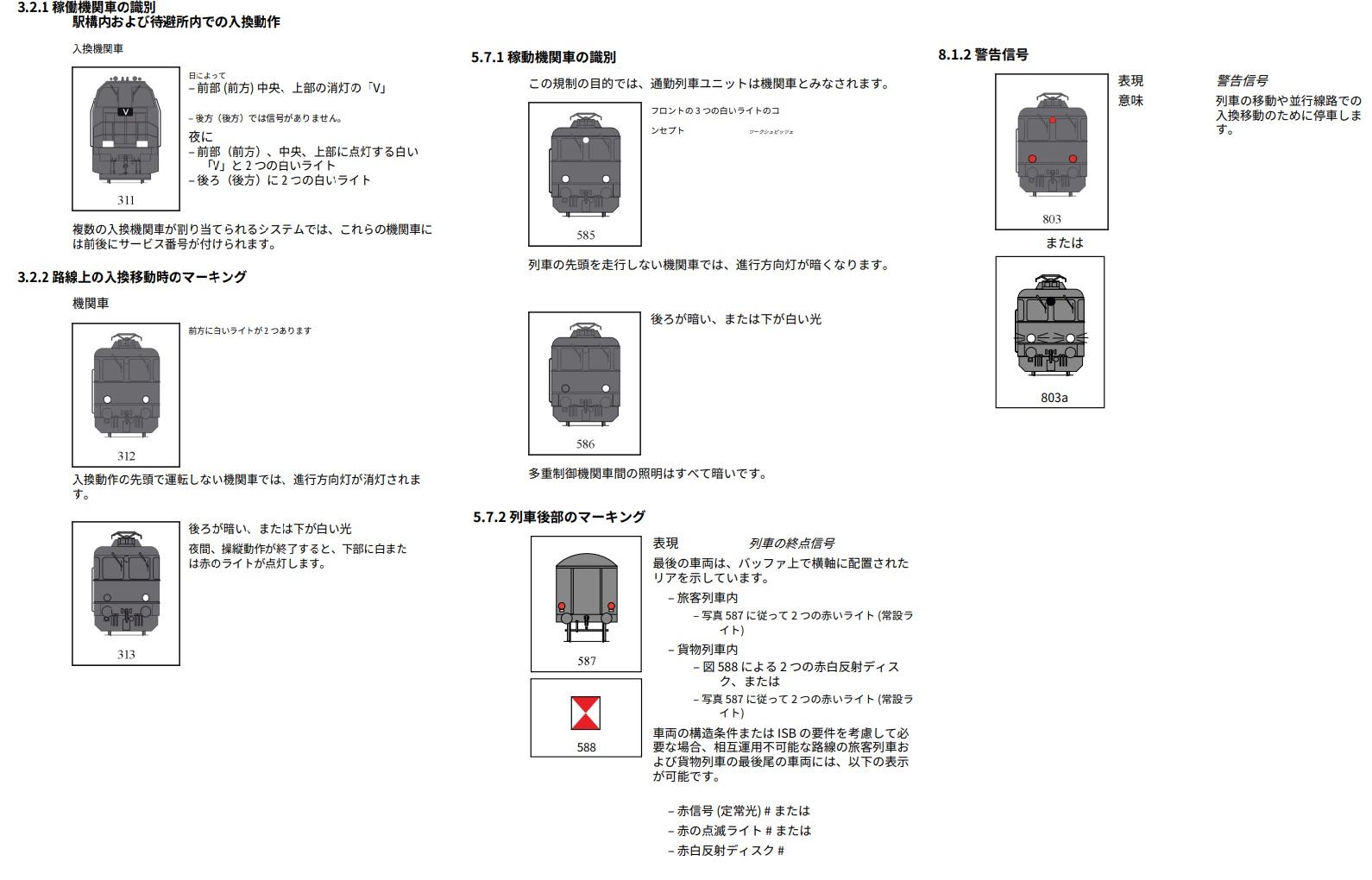

Schweizerische Fahrdienstvorschriften (FDV) A2024という規格が公開されていてこんな感じだそうです。自動翻訳でちょっと日本語が変ですけど。

それでLED基板を外して、高輝度LEDに載せ替えるという選択肢もあるんですが、Re460は5極モーターの最後の２製品（88465と88467）は2013年と2014年の製品で高LEDに変わっています。その前の製品88464は2008年で暗いLEDです。次の製品が出るまで5年ってすごいですねぇ。

詳しく調べてはないのですが、どうもLED基板の接点の極性が逆っぽいのでアナログだと反対方向が光りそうです。DCCはCV値で変更してしまえばいいので問題ありません。

部品番号はE172738で、メルクリンから直接買うこともできます。旧製品のLEDボードはもう無いみたいです。



[かがみ]

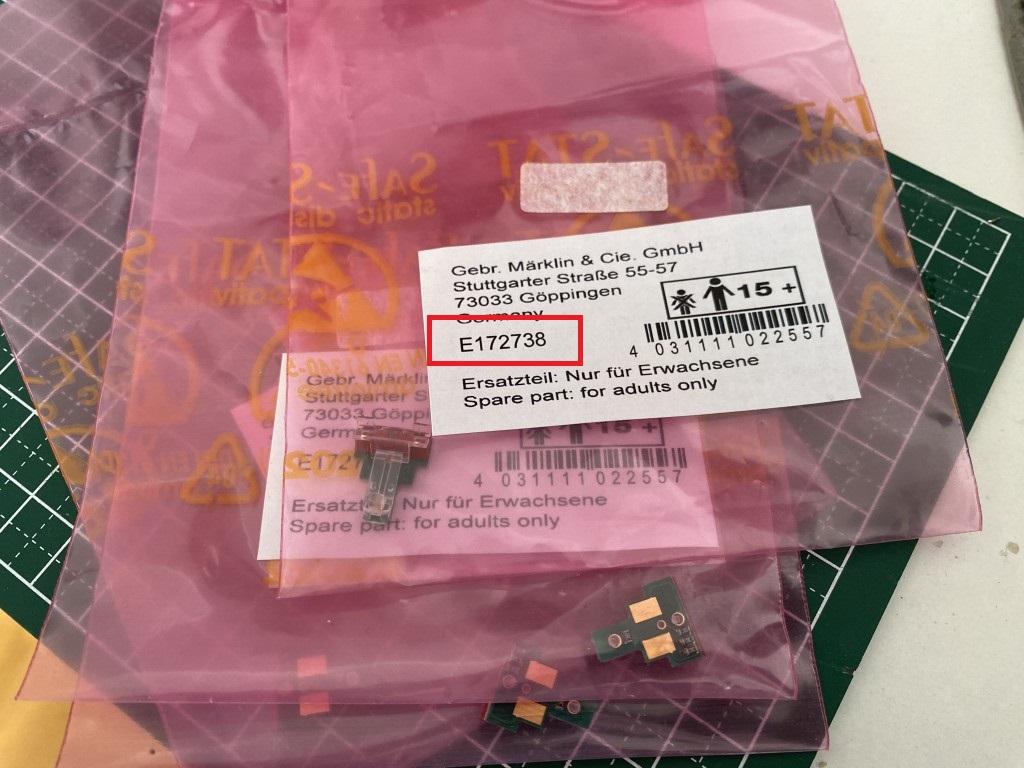

E172738がeBayにあったので、購入しました。Re460で高輝度LEDに載せ替えする予定でライト基盤を取り外してどこにいったのか不明になっている車両用です。

旧基板とE172738の比較。裏側の接点が少し違います。

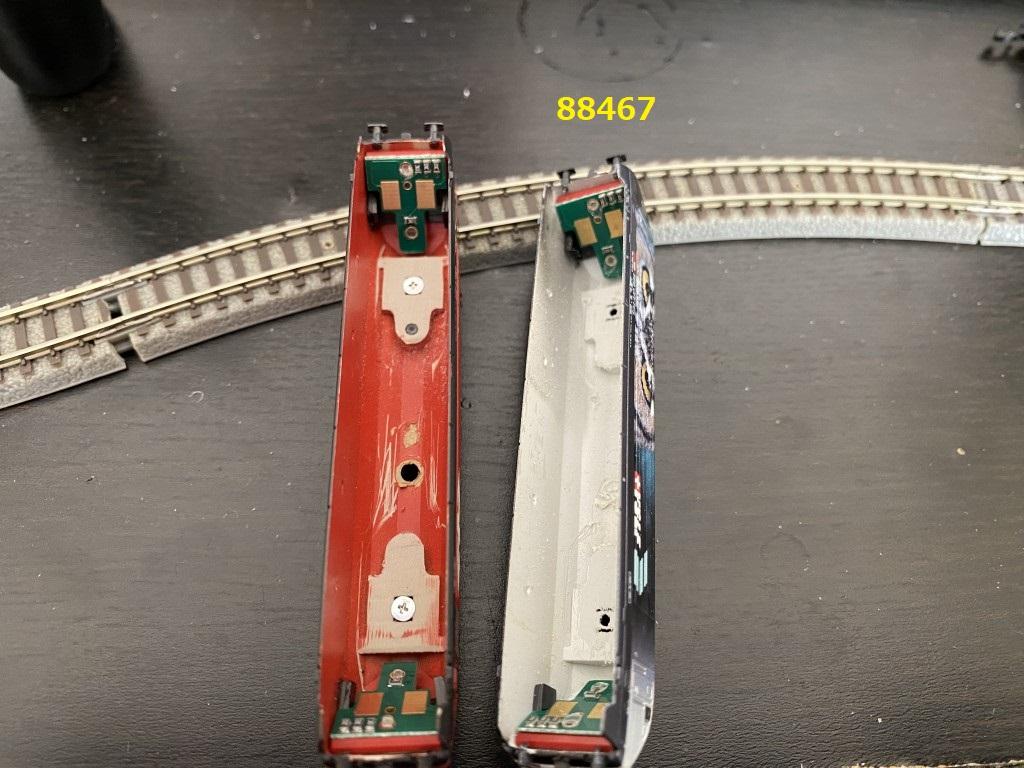

新しい基板が載っている88467が右です。

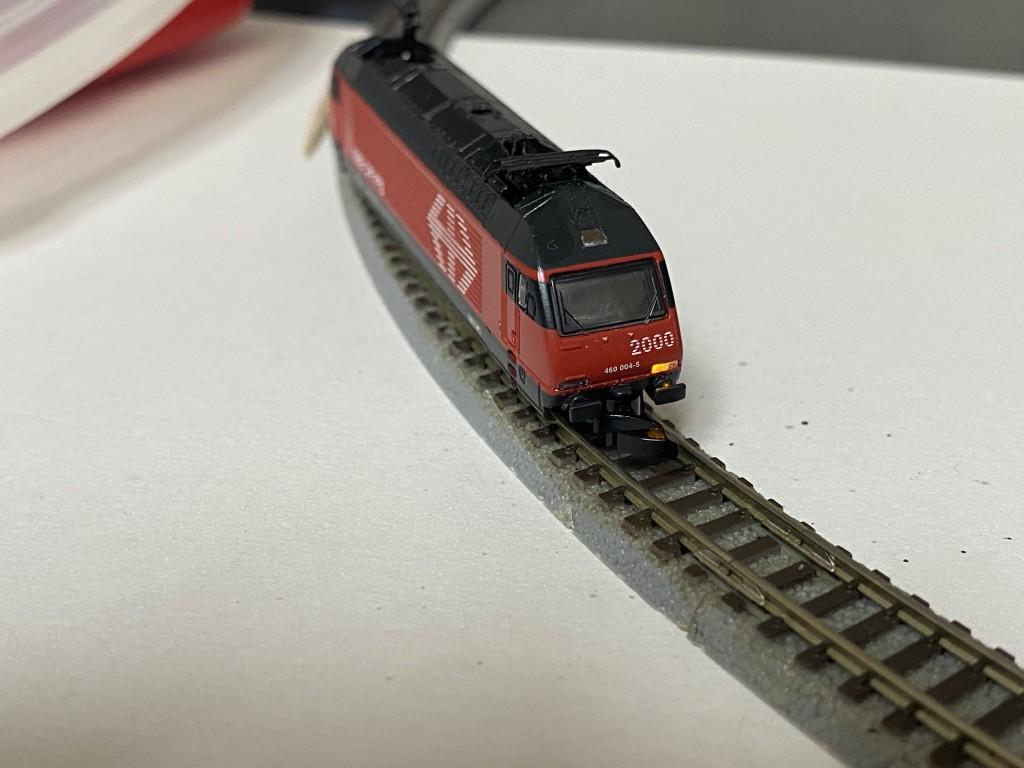

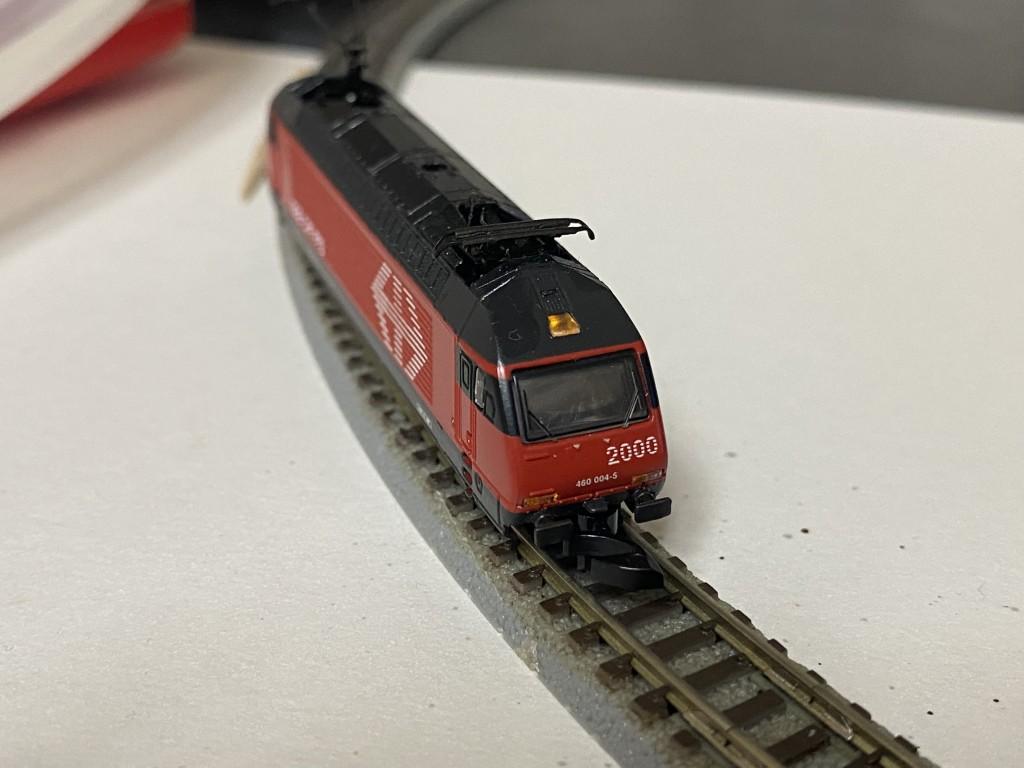

こちらが旧基板のライト。

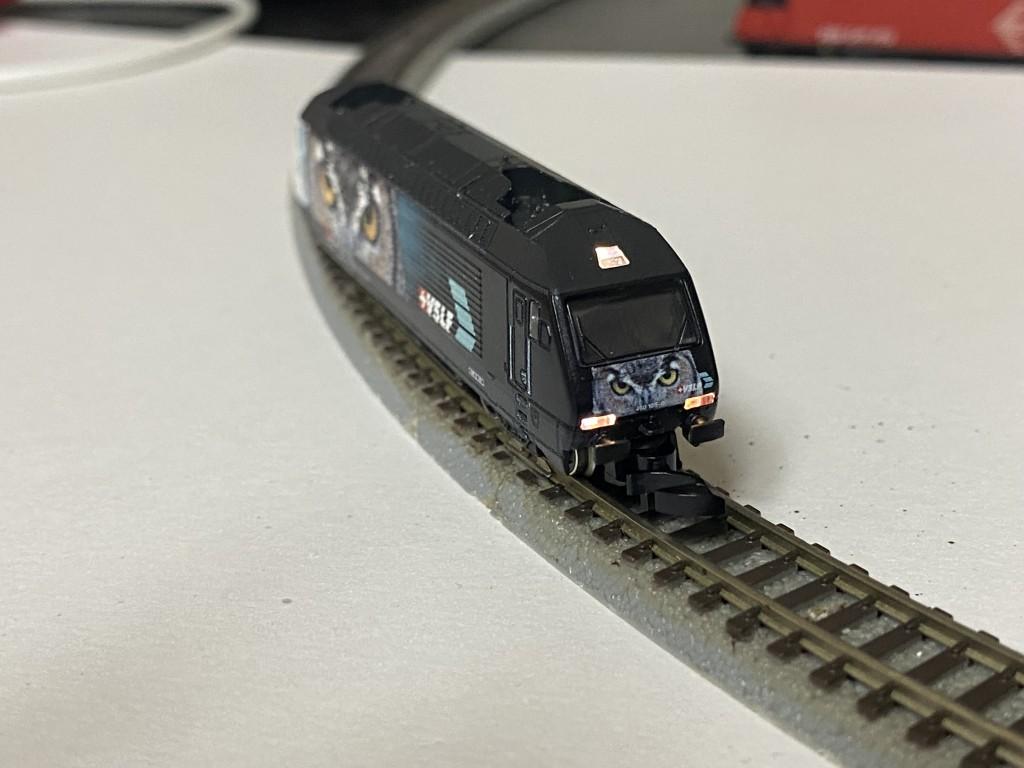

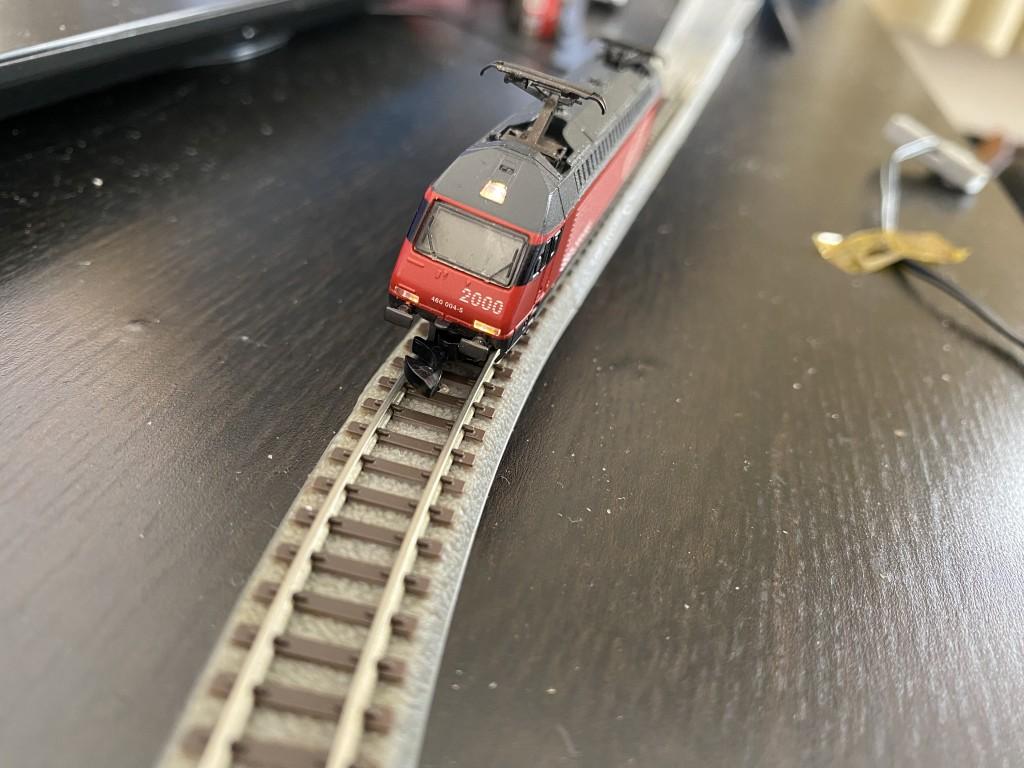

載せ替えると明るくなります。ただし、基板の接点の極性が逆なのでアナログだとテールとヘッドが逆になります。なんでこんなところを変更したのか、もしかしたら旧製品と比較もしなくて作ったのかは不明ですが旧製品のパーツが供給されていないので互換性は大事ですよね。

DCCだと（デコーダーにもよりますが）ファンクションの割り当て変更で逆極性でも大丈夫です。昔、作ってもらったDE25x4szrは変更できないんですが、DE29x4szrは変更可能です。写真のRe460　SBB標準色もDE29x4szrを搭載しています。

自分への覚書として設定変更したCV値を・・

CV　10進数　2進数

CV35 241 11110001
CV36 96 01100000
CV38 225 11100001
CV39 177 10110001
