    メルクリンの3極/5極モーターは、元々10Vのアナログ用に作られていてかなり昔にDCC化した場合の電圧をどうするかフォーラムでも議論したような記憶があります。

    Zゲージ機関車の適切な線路電圧

    海外のサイトにまとめがあるのでわかりやすいですが、デコーダーでも電圧ドロップが発生するので12Vくらいが良いようです。

    Digitraxのマニュアルには10~12Vと書かれてますが、10Vだと低すぎてD&Hを採用しているVelmoはダメみたいです。動きますけどね。

    ALL_sensor

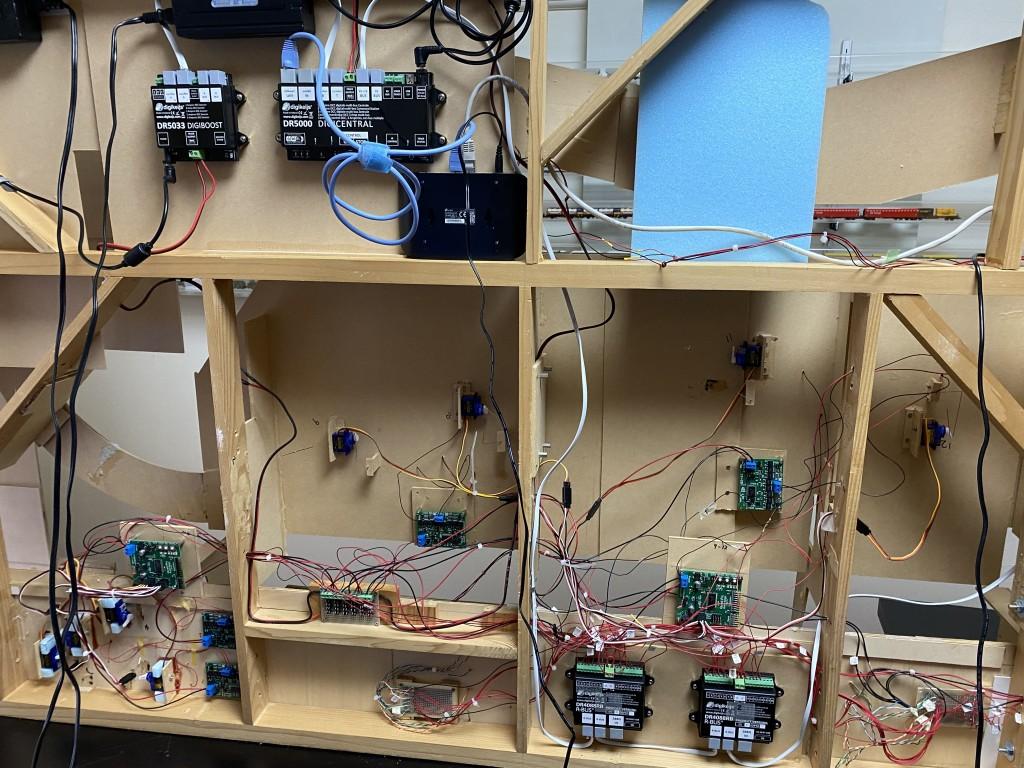

    Gotthardレイアウトは、元々複線だったので、コマンドステーションとブースターでそれぞれ分けて給電しておりました。

    G010_007

    DR5000は残念ながら出力の電圧制御はなく、簡易的にダイオードを並べて電圧を落とす方法を採用しました。入力のACアダプタの電圧変更によって出力電圧は変わりますが、最低でも15Vが必要なようです。ダイオードが4本並列に接続されていますが、15V出力で約4~5Vドロップさせて10Vになるようにしたのが最初です。10Vだと不具合が出るときがあるので、現在はACアダプタの電圧切り替えで線路上では12Vになるようにしてます。

    G18_012

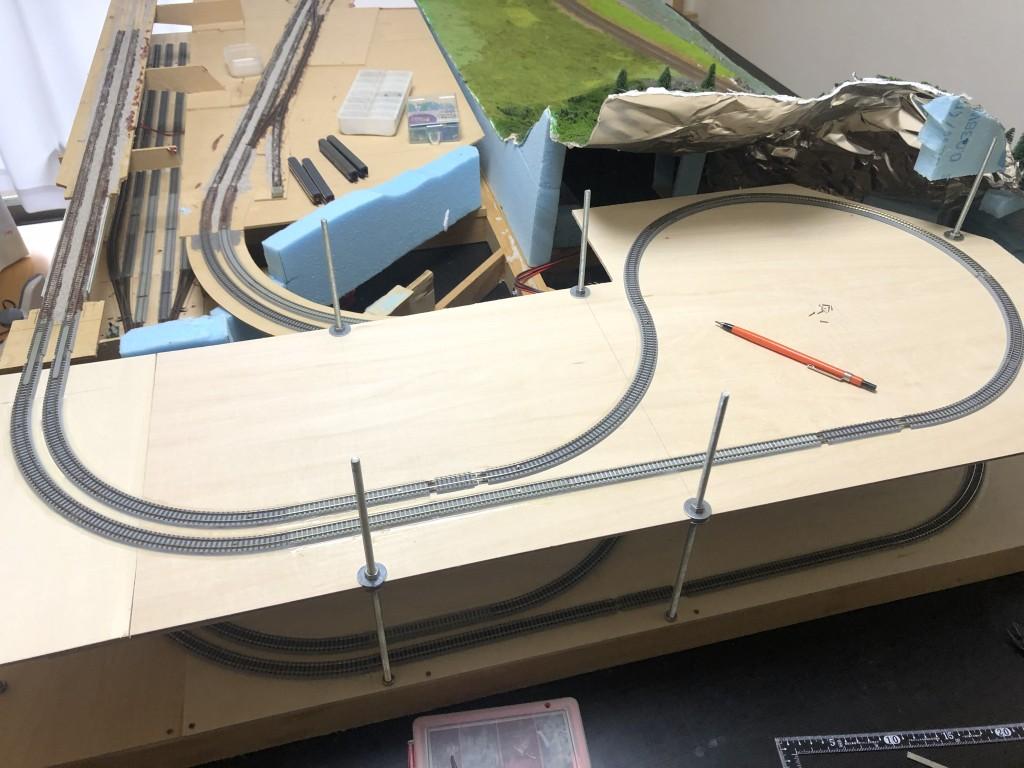

    途中で単純なエンドレスに変更して、ループ部分をリバースで折り返すプランに変更されました。

    G18_014

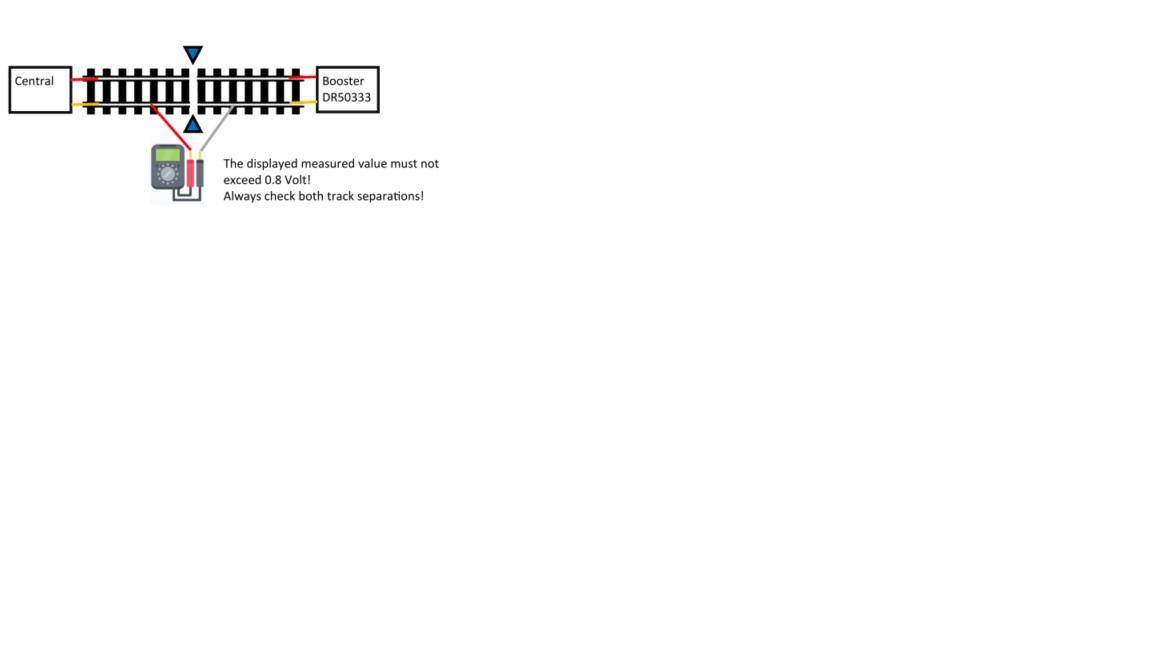

    分離していたのを接続するために、マニュアルにも書いてある通りに両ギャップを入れて接続しています。コマンドステーションとブースターの間は、電圧差が0.8V以内にするように注意書きされています。

    IMG_5056

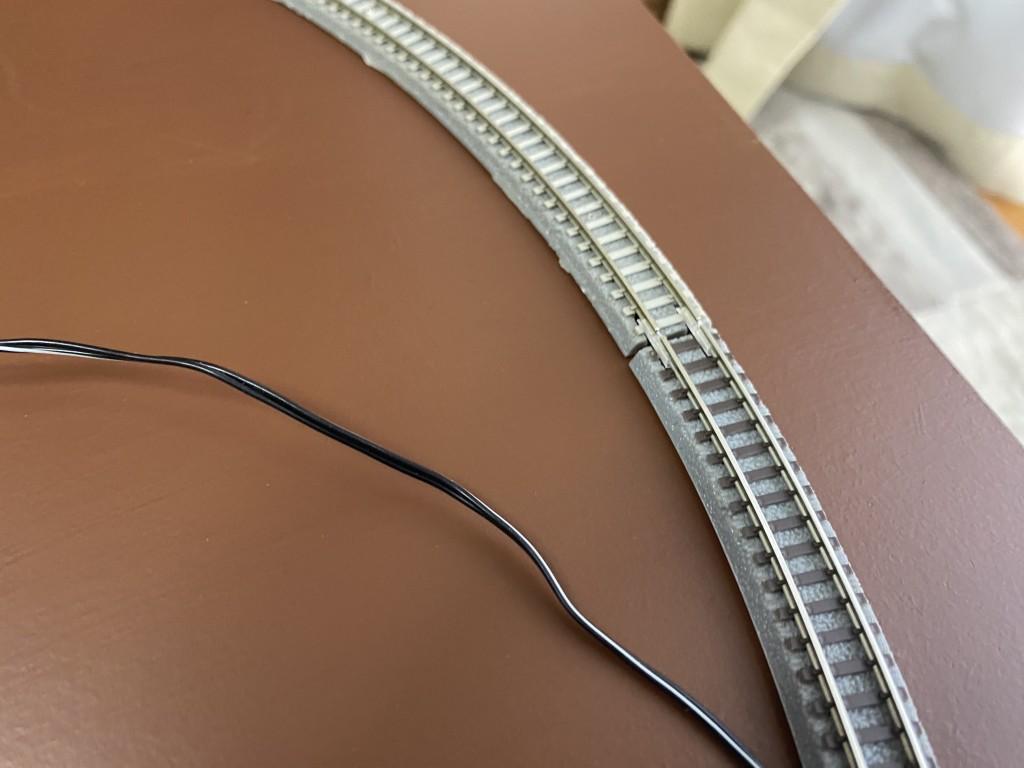

    黄色矢印が両ギャップで、ブースターとの分離箇所になります。ここを列車が跨ぐときに時々スピードが速くなったりしてます。

    考えてみると、ダイオードに流れる電流によって電圧のドロップが変わるので両方とも均等に消費されていないとダメなのかも。。複数の列車が同時に走るようになっているので、気にならなかったですがコマンドステーション側かブースター側に偏って走行していると起こるような感じです。

    ダイオードによる電圧降下は、安価で簡単に作れますがブースターとの接続だと問題なのかも。コマンドステーション側で出力電圧制御が出来る方がいいですね。

    #16126
    かがみ
    キーマスター
    • 開始トピック数: 225
    • 返信: 381
    • 総投稿数: 606

    IMG_5058

    コアレスモーターへの換装も進んで、1両で0.1Aも消費しなくなったのでブースターは切り離してコマンドステーション単体で線路への給電をすることに変更しました。

    IMG_5057

    ポイントデコーダーとかアクセサリ系はブースターから給電しています。

    配線変更の際に給電側の1本がコマンドステーション側とブースターの両方に接続している箇所があって、もしかするとこれが原因だったのかもしれません。とりあえずはすっきりしました。

    #17477
    かがみ
    キーマスター
    • 開始トピック数: 225
    • 返信: 381
    • 総投稿数: 606

    その後、レイアウトを作り直しているので、ブースターの接続も考えてみました。

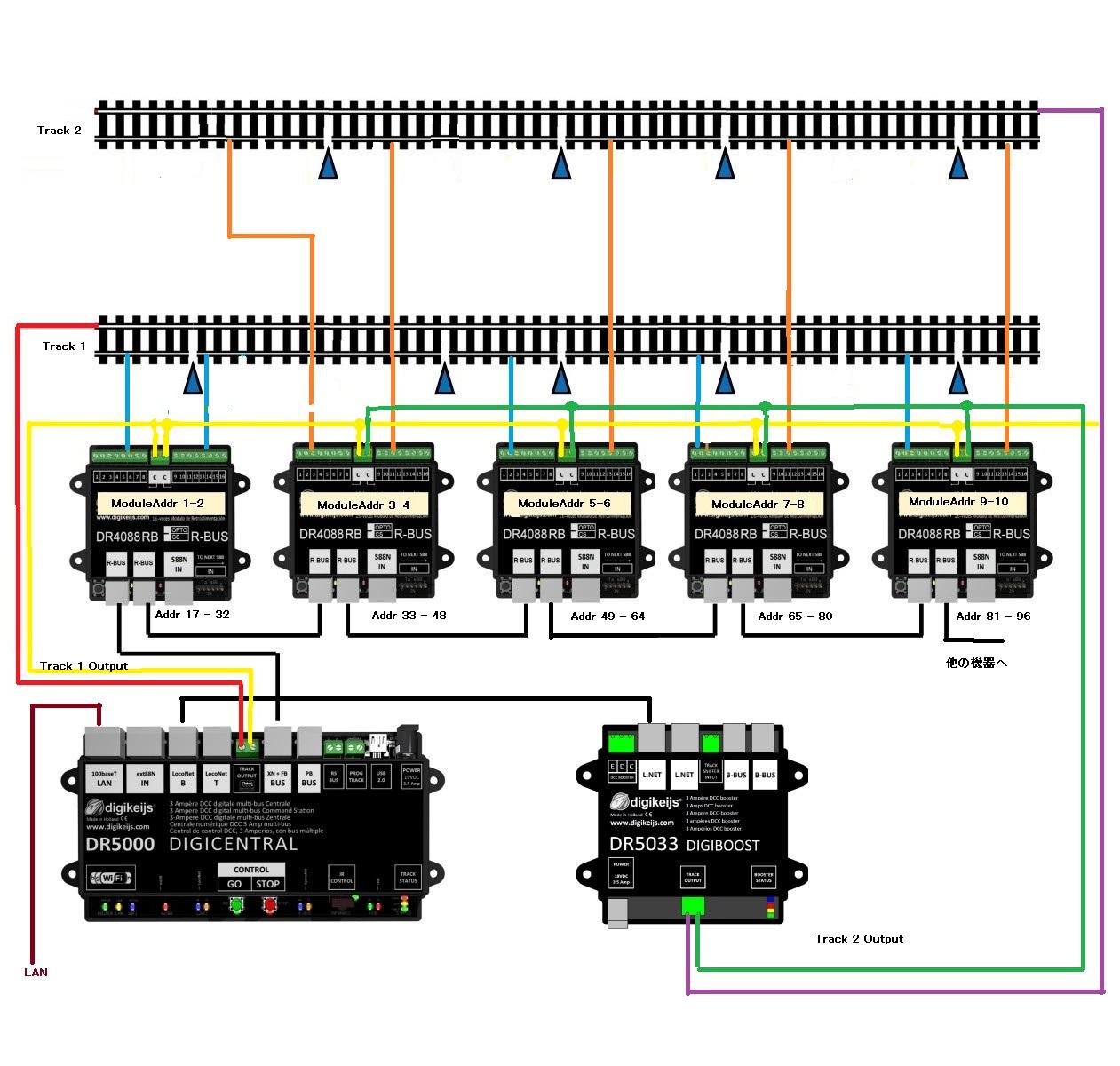

    ALL_sensor

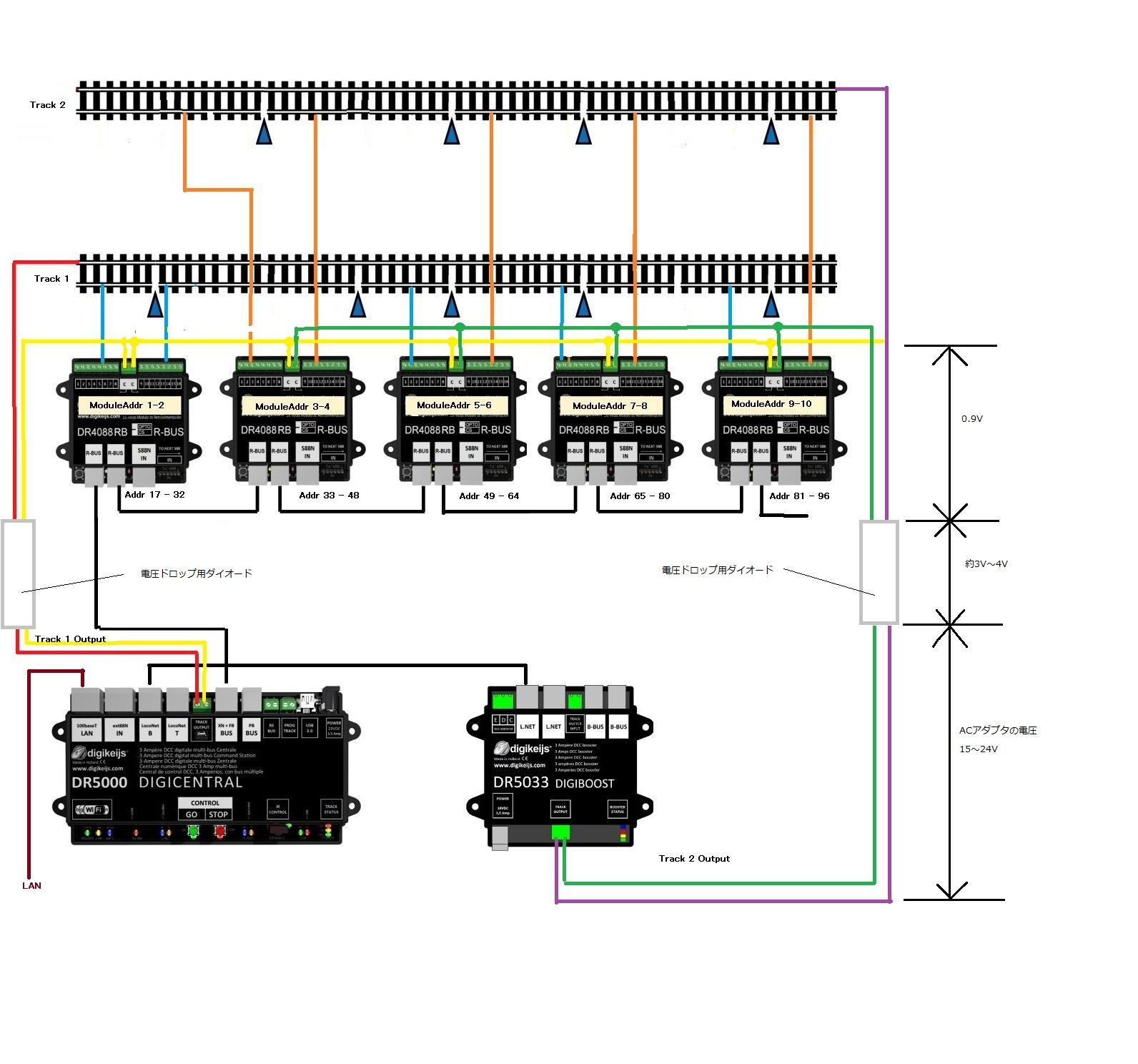

    コマンドステーション(DR5000)の出力は、ACアダプタ(15~24V)で変更可能です。ダイオードを直列に4個配置した回路では、ダイオード1個当たり0.7~1V電圧がドロップします。さらに列車位置把握用のDR4088のフィードバックモジュールで0.9V程度ドロップします。ACアダプタのすつりょくを17Vにしたいところですが、電圧タップ切り替えが15、16、18・・・になっており、16か18の選択しかできませんので、16Vにしています。

    IMG_5372

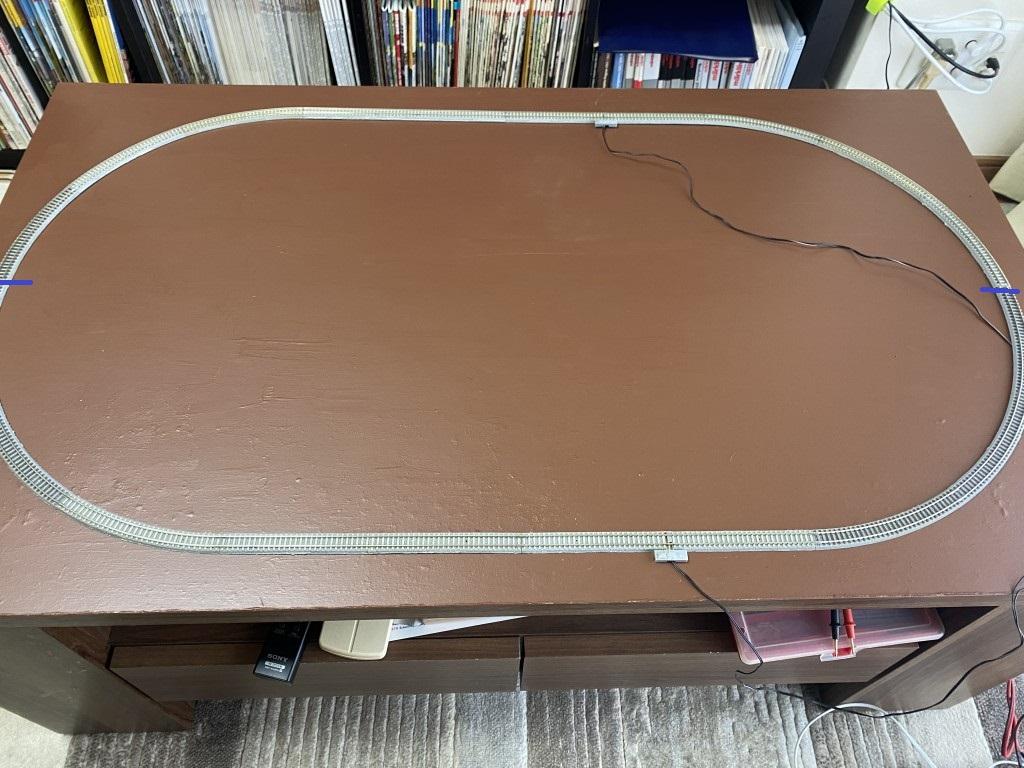

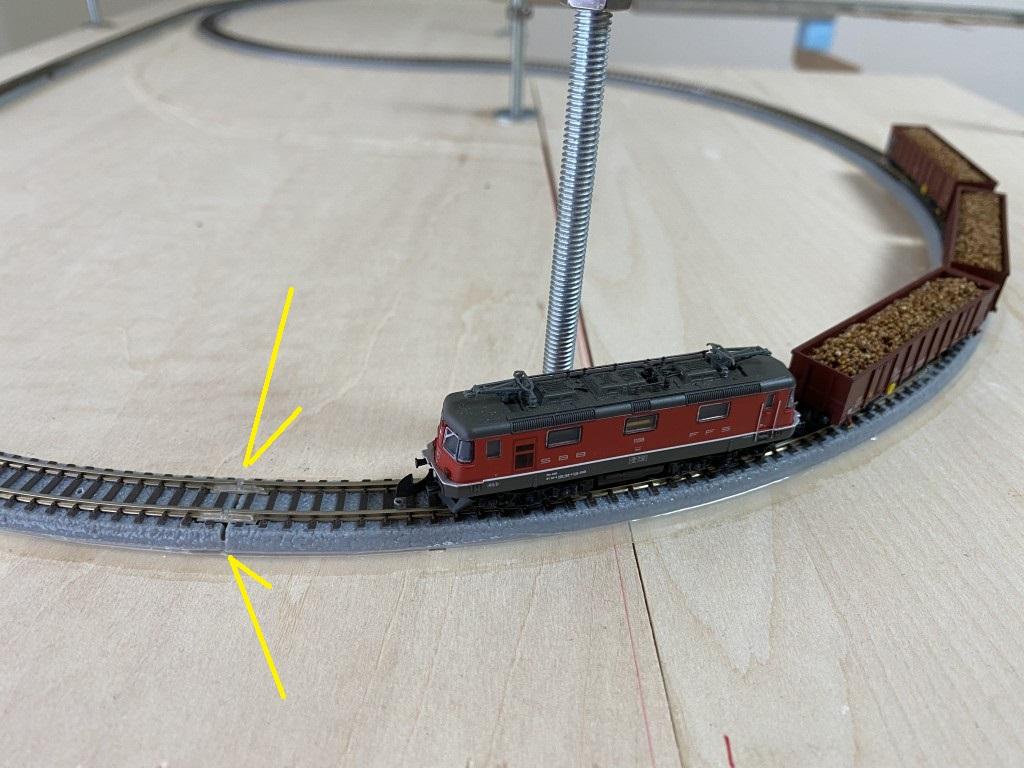

    テーブル上にエンドレスを作って、青線のところを両ギャップで絶縁してそれぞれにコマンドステーションとブースターを接続しています。前のレイアウトでは両ギャップの部分を車両が跨ぐ時に一瞬止まるような動きをしておりました。

    IMG_5373

    IMG_5374

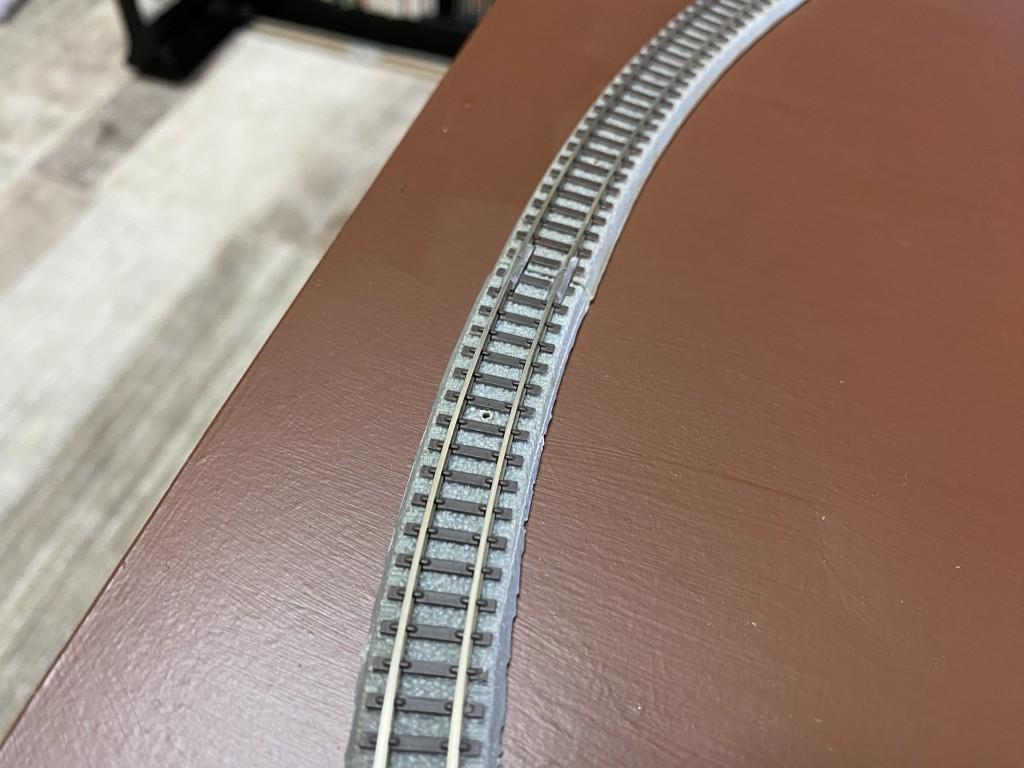

    ギャップはこんな感じで、Atlasのギャップです。ちょっと長いんですけど、ロクハンレールにはちょうど良く刺さります。

    IMG_5375

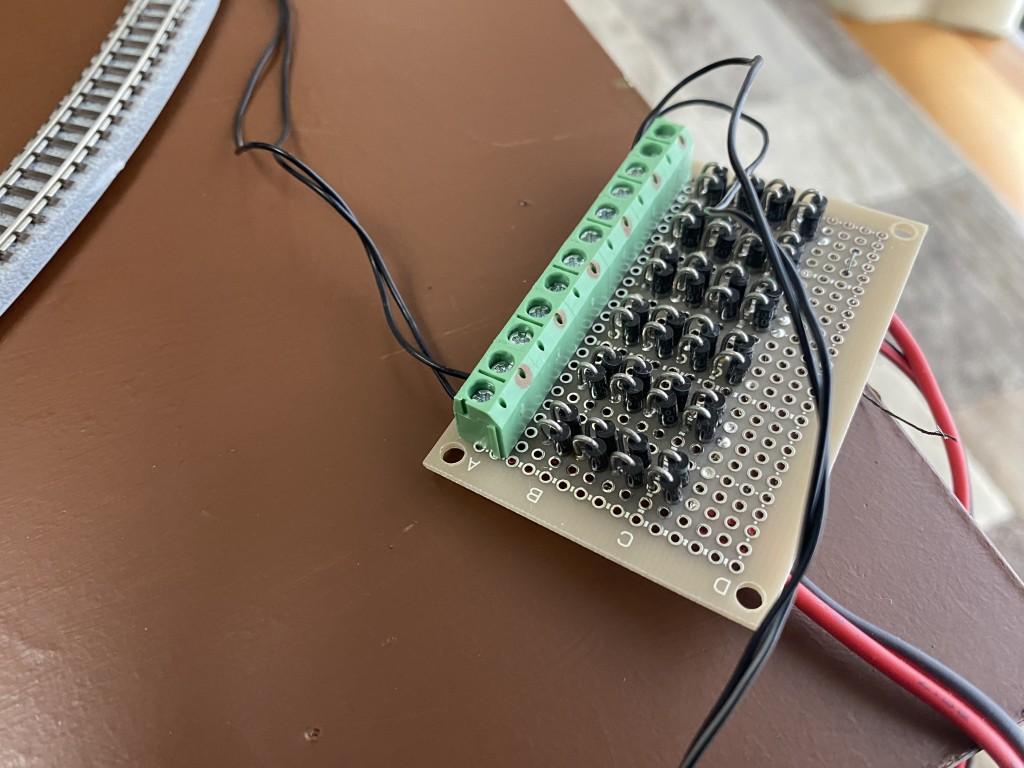

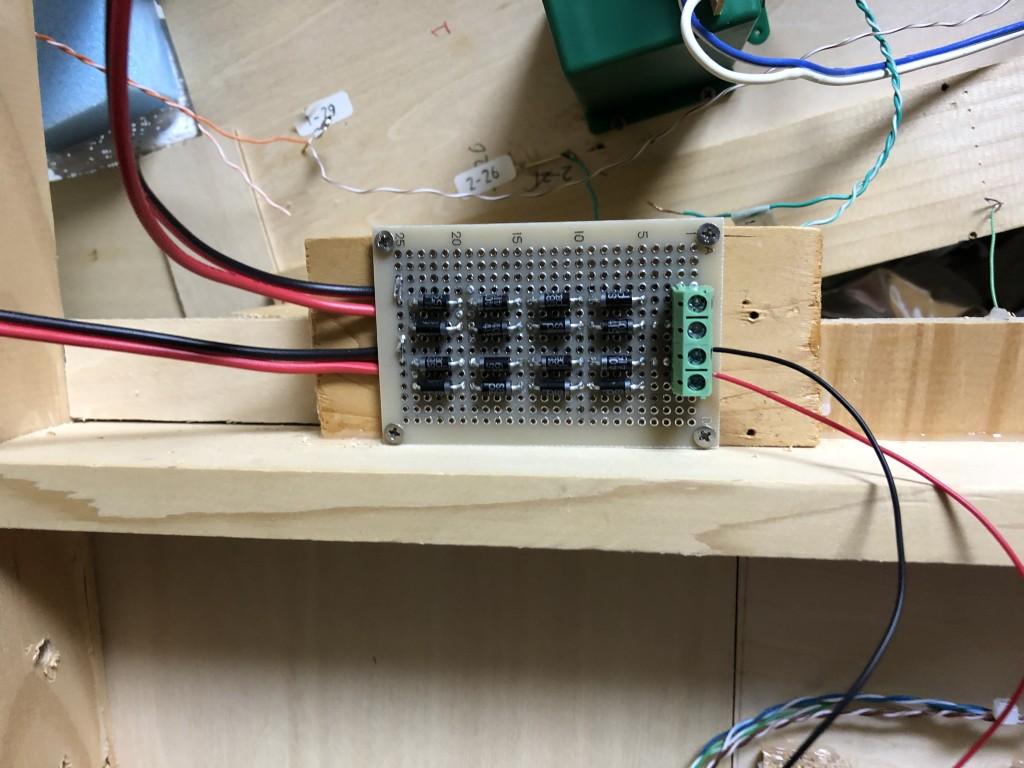

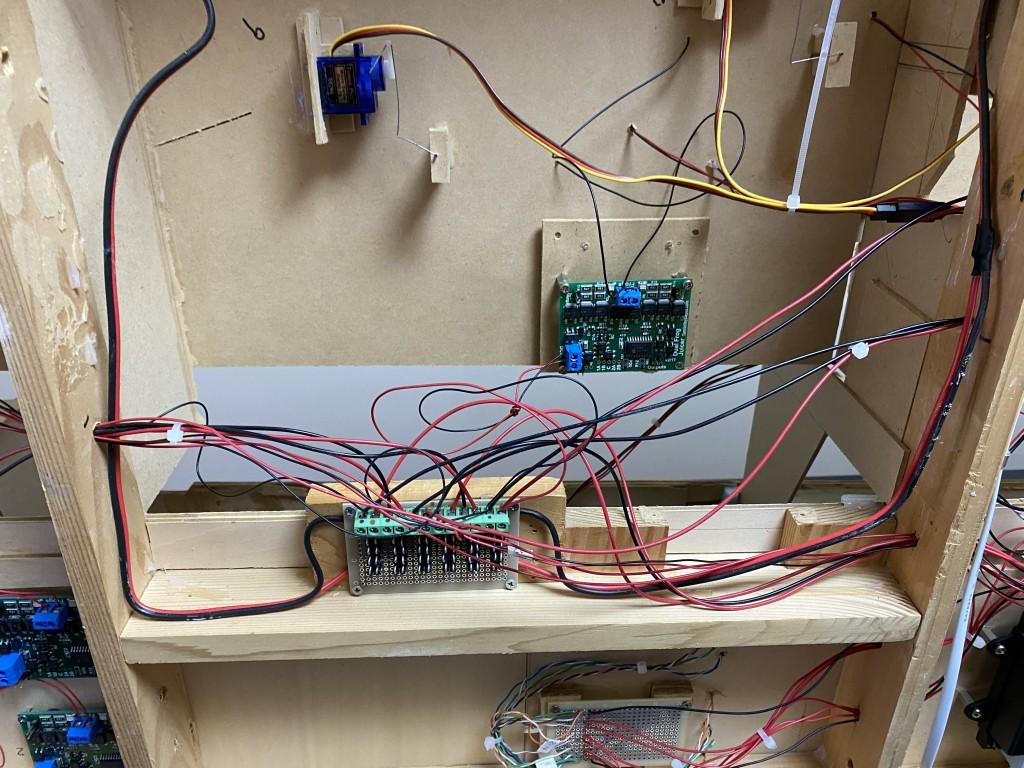

    ダイオードは4個直列で、1Aタイプなので複数に分かれています。コマンドステーションとブースターそれぞれ3列ずつです。

    IMG_5376

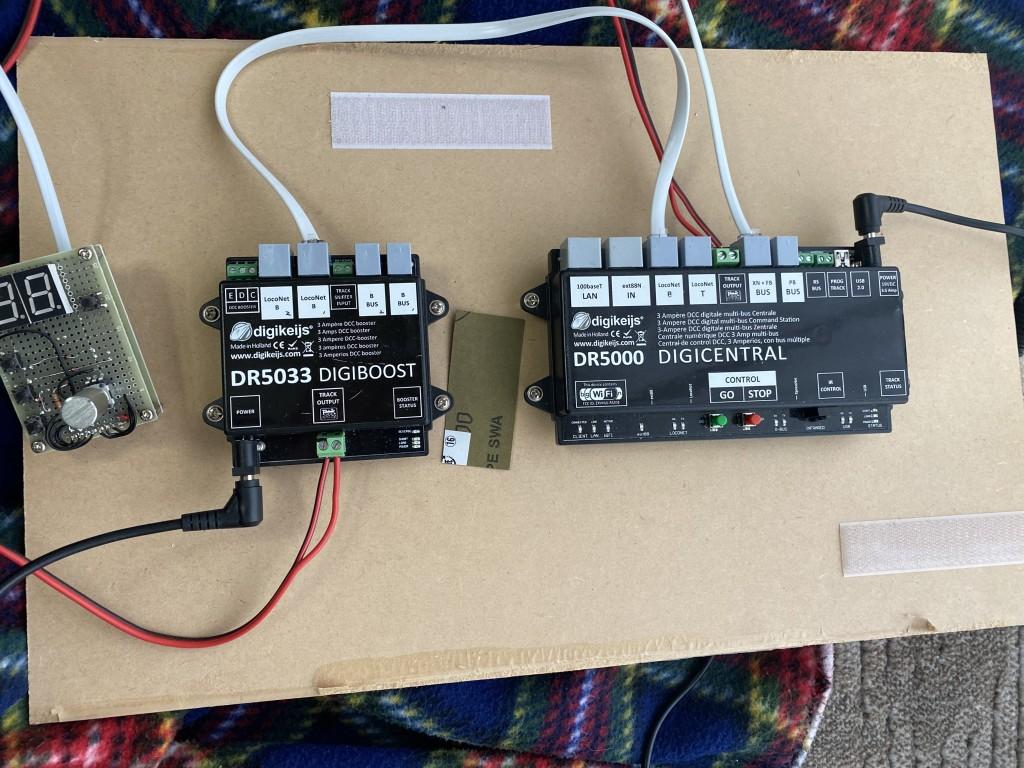

    コマンドステーションとブースターはLoconetで接続されております。コントローラはXpressnetです。

    走行させてみた感じでは、両ギャップ部分は問題なくて車両を跨って停車させても問題ないですね。当然なのかもしれませんが・・

    コマンドステーションとブースターで消費電流差が大きいとダイオードでのドロップ電圧も変わるので問題なのかもしれません。前はブースター側にアクセサリデコーダの電源を接続していたのも原因なのかもしれないので、アクセサリデコーダ類は別電源にしようかと思います。
